C’est ce mercredi 30 septembre 2020, qu’une petite équipe du Radio-Club de Perpignan F6KBR, est montée au Pic Neulos pour installer le premier relais D-Star sur les Pyrénées-Orientales.
C’est un projet rondement mené par le Radio-Club de Perpignan, qui voit son tout premier relais D-Star F5ZTF installé au Pic Neulos à plus de 1200m d’altitude.
C’est grâce à un financement participatif et divers dons de matériels, que ce projet a pu voir le jour. Ce relais ravira les puristes du D-Star et permettra aux autres radioamateurs de s’essayer à ce nouveau mode de communication numérique.
D-Star est l’acronyme de : « Digital Smart Technologies for Amateur Radio ». Il s’agit d’un protocole créé spécifiquement pour les radioamateurs et qui a été développé par la J.A.R.L. (Japan Amateur Radio Ligue). Développé principalement pour le monde radioamateur.

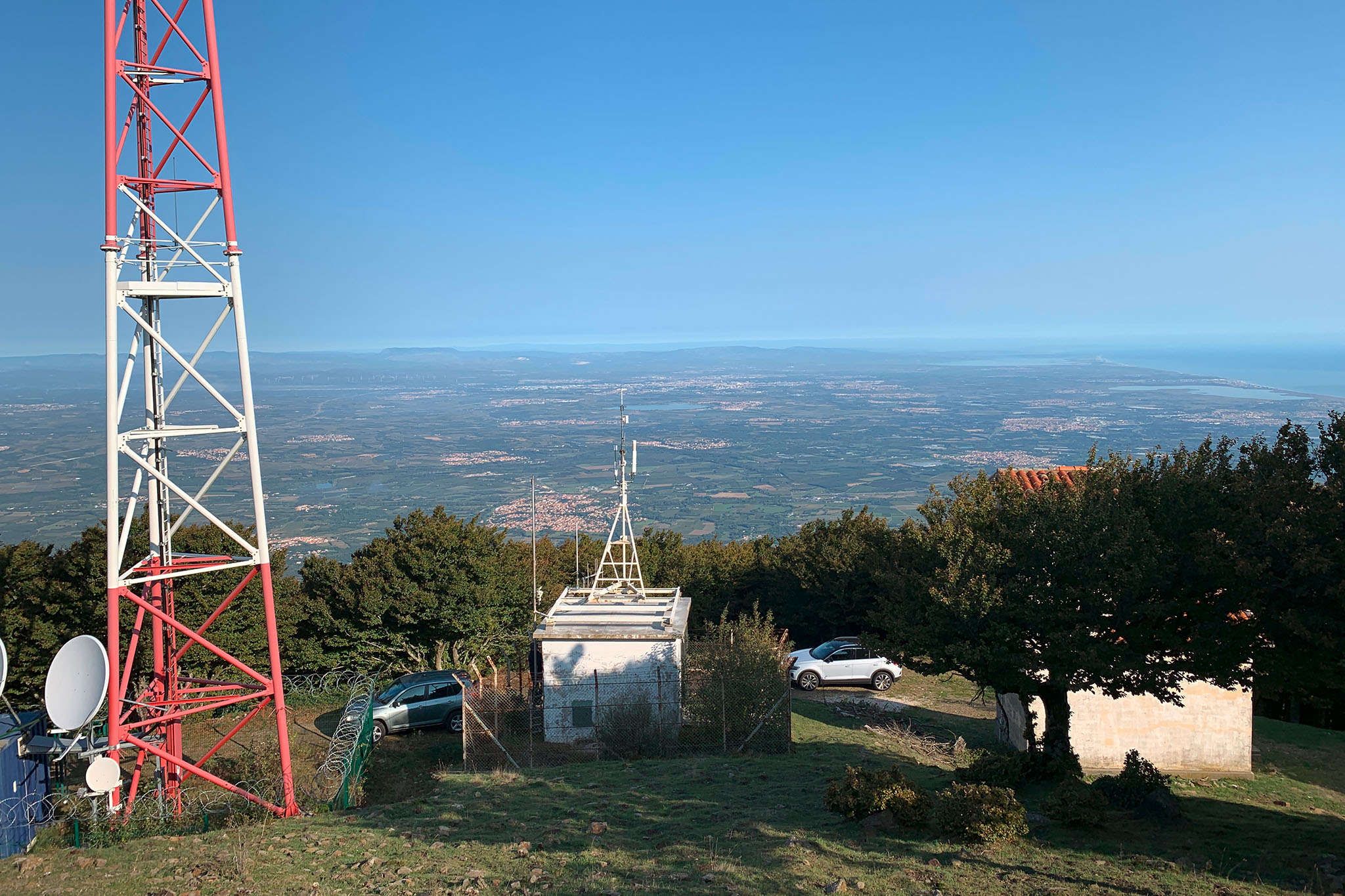

La météo était au rendez-vous ce mercredi matin, et nous avons pu profiter d’une magnifique vue de la plaine du Roussillon.

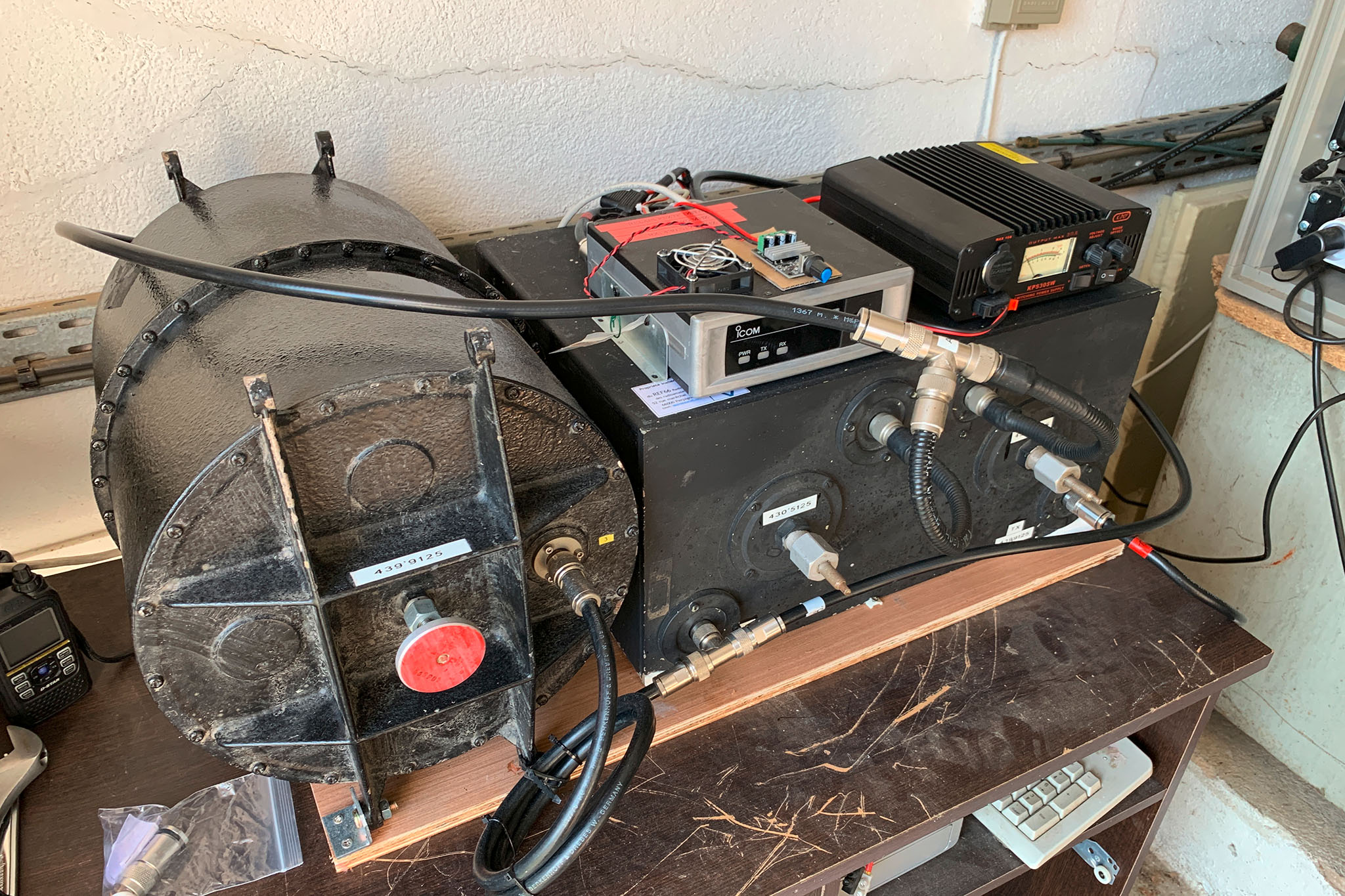

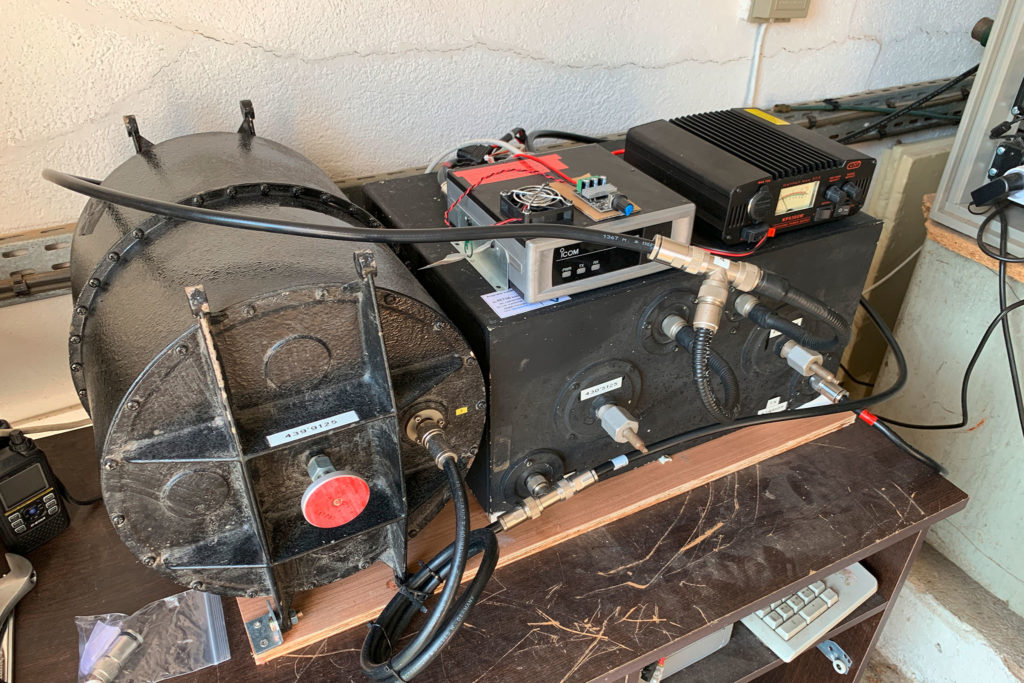

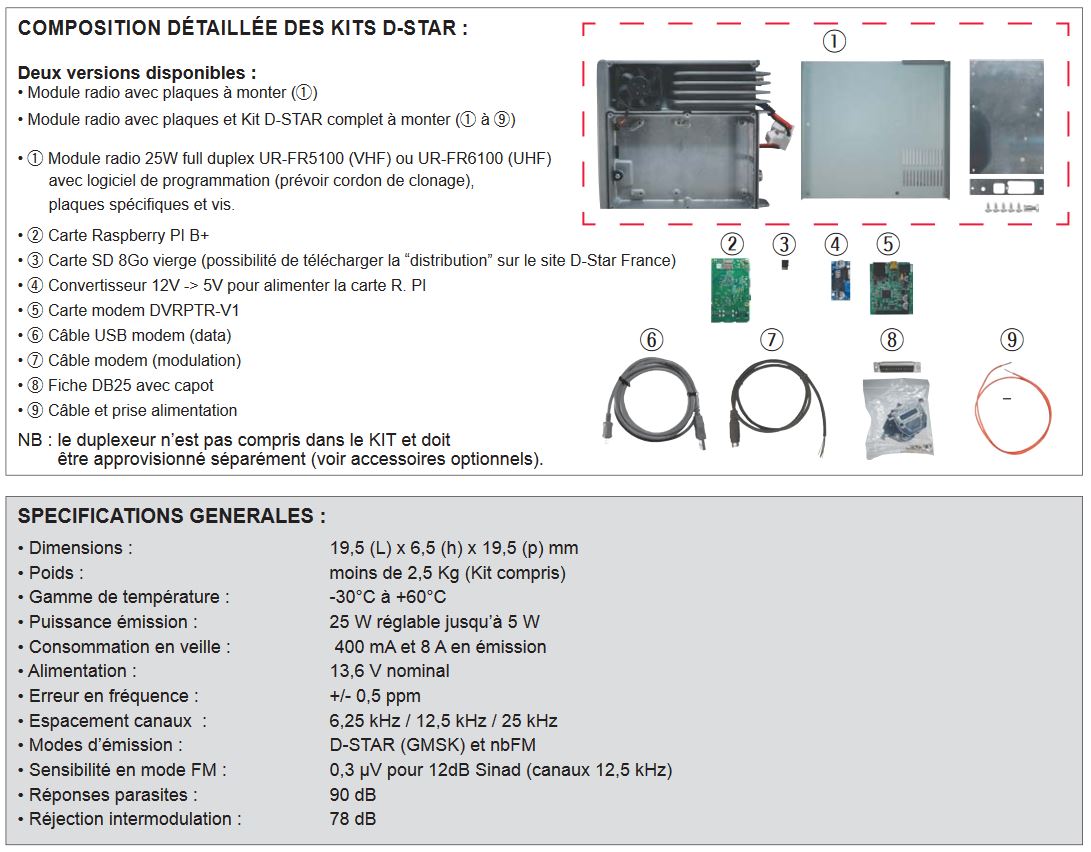

Concernant le relais, il est composé d’un StarKity de 2eme main, c’est la pièce maitresse, un relais de petite dimension tout en kit à base de Raspberry Pi et d’une carte modem GMSK DVRPTR-1, le module radio UR-FR6100 (UHF) full duplex est facilement programmable et peut sortir jusqu’à 25w, mais réglé de notre coté sur 15w.

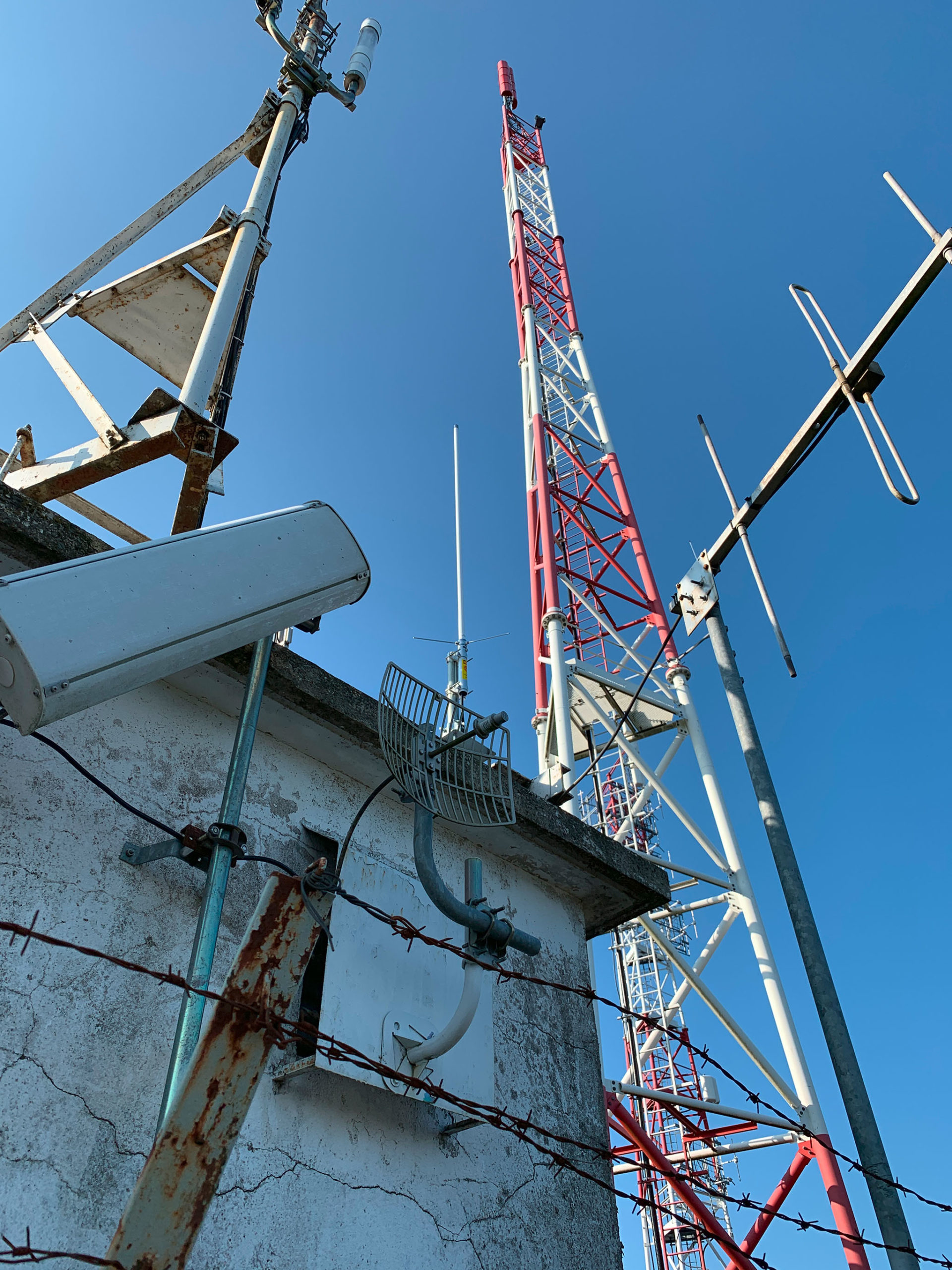

Le choix de l’antenne s’est porté sur une Diamond X50N, une antenne robuste en fibre de verre, et pouvant supporter des vents à plus de 200 Km/h, une antenne idéale en point haut, avec un gain de 7.2 db sur la bande des 70cm. C’est Michel F6HTJ qui s’est chargé de sa mise en place.

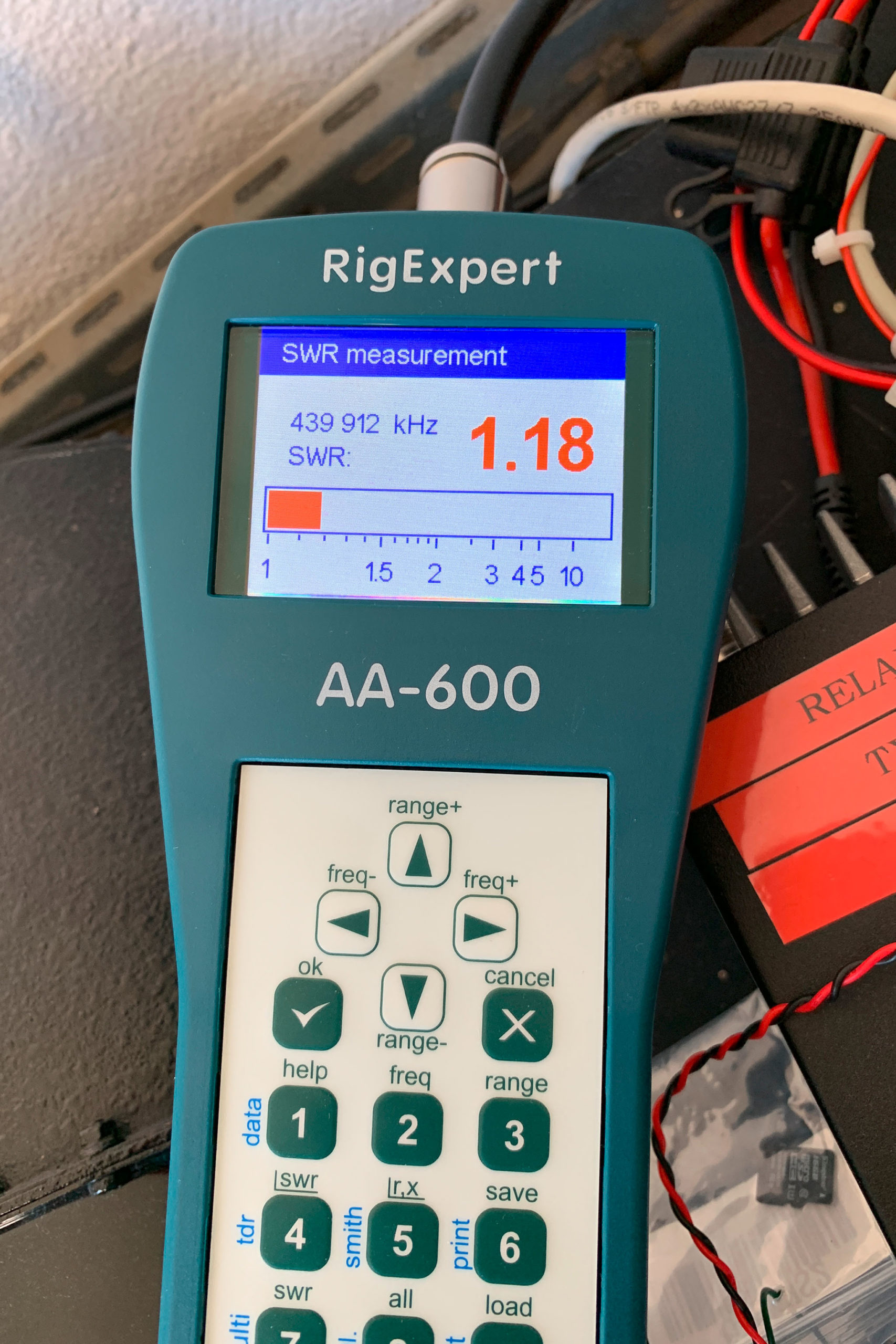

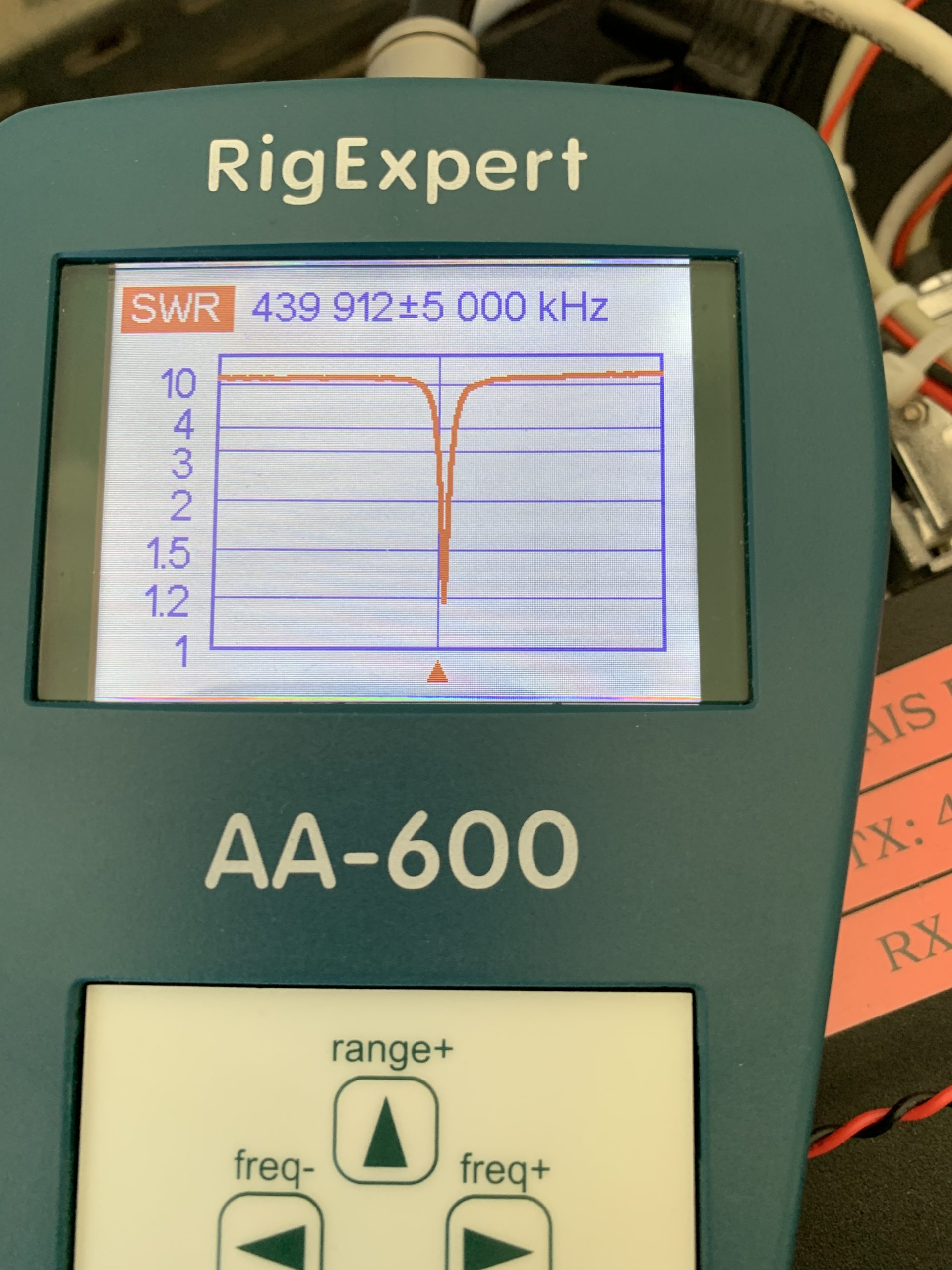

Sur place, l’utilisation d’un RigExpert AA-600 à grandement facilité le contrôle du ROS au travers des cavités, celles-ci finement réglées en amont par Daniel F1UCG.
Ci-dessous les éléments essentiels à retenir si vous venez dans notre beau département des Pyrénées-Orientales (66), et que vous souhaitiez faire du D-Star.
Indicatif Relais: F5ZTF
Mode: D-Star
Connecté sur le : (DSC 933 Module C – France D-Star)
Lieu: PIC Neulos ( 1256 m)
Locator: JN12LL
Latitude: 42° 28′ 57” N
Longitude: 02° 56′ 52” E
Département: Pyrénées-Orientales
Fréquence TX: 439.9125 Mhz
Fréquence RX: 430.5125 Mhz
PWR: 15Watt
Antenne Omni : Diamond X50N

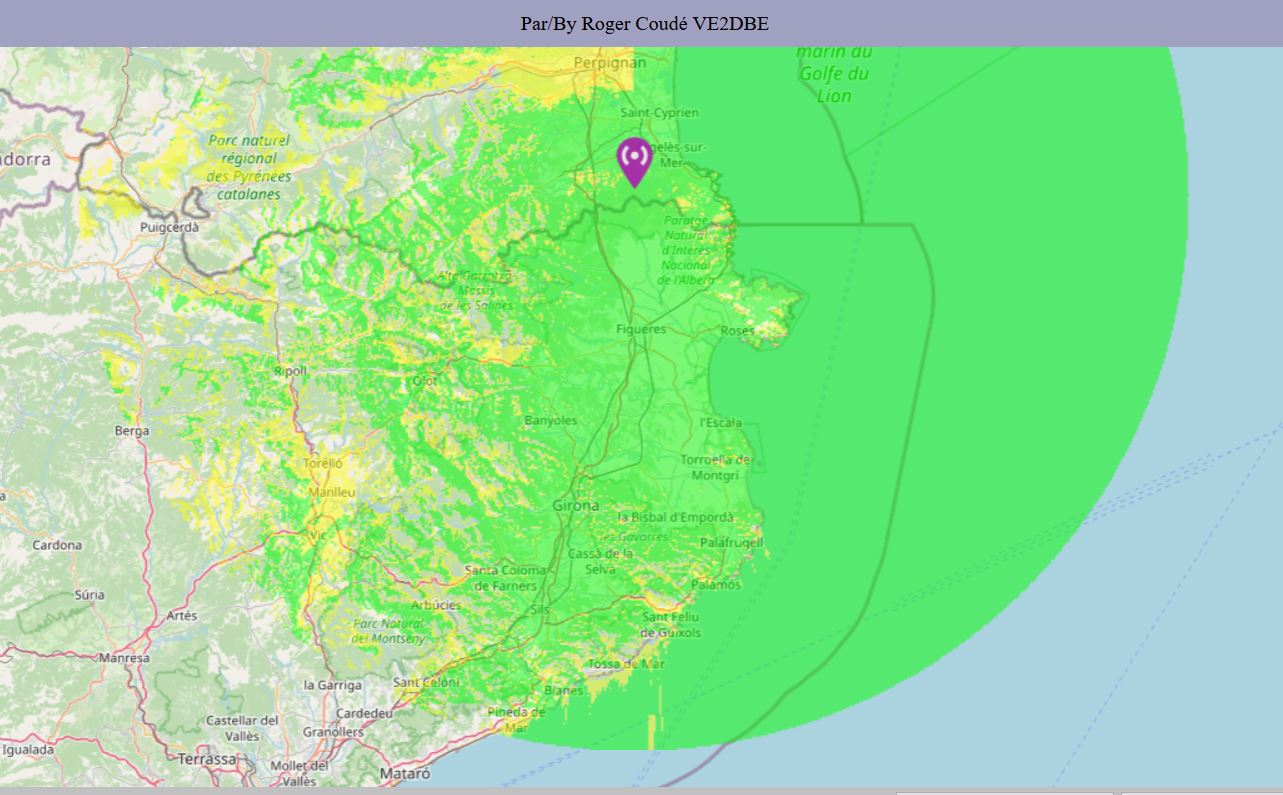

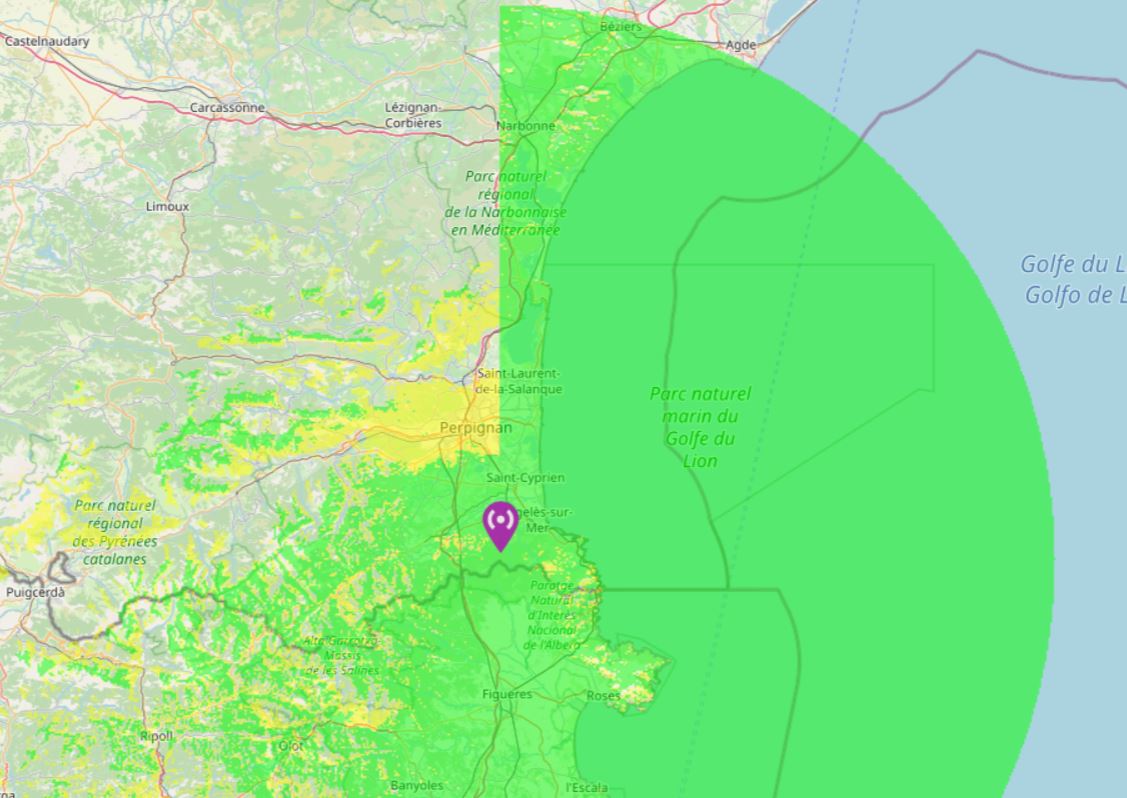

Étude de couverture du relais:
Voila !
Un très grand merci à tous les OMs acteurs du financement participatif, à ceux ayant fait des dons de matériel comme la société “Zénith Antennes“, des cavités Pro par Daniel F1UCG, et ceux qui ont œuvré à l’installation de l’aérien et du relais le jour J.
Source: F8BSY – F6KBR
